Comment une machine d'impression héliogravure à arbre électronique peut-elle améliorer la précision d'impression et l'efficacité des emballages flexibles

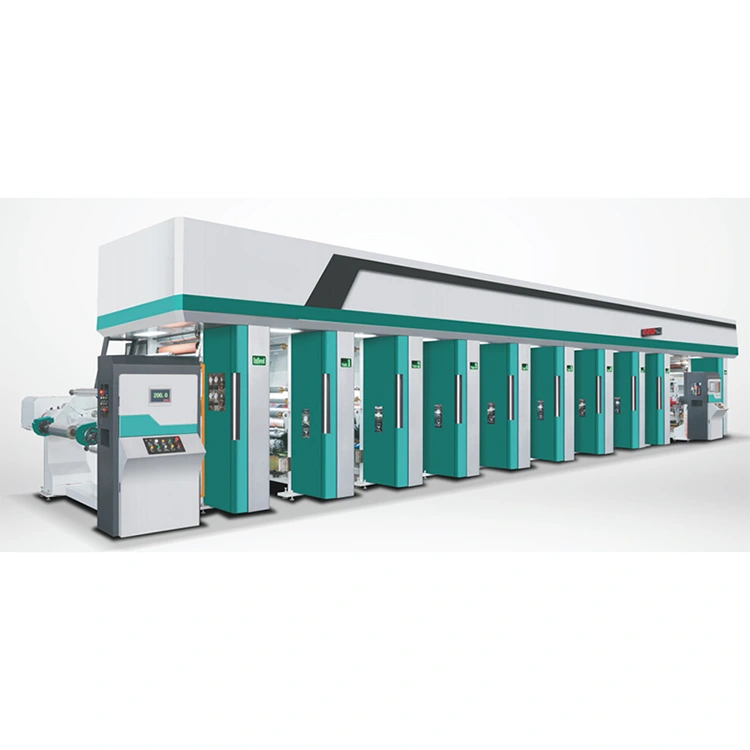

Ohm vertdéveloppe leMachine d'impression par héliogravure à arbre électroniquepour les fabricants recherchant une impression multicolore précise sur des matériaux d’emballage flexibles. Avec un contrôle servo, une gestion coordonnée de la tension et un enregistrement précis des couleurs, cet équipement prend en charge une qualité d'impression constante et une production rouleau à rouleau efficace.

Une machine d'impression héliogravure à arbre électronique est conçue pour fournir une impression multicolore précise et reproductible sur des films plastiques, du papier et d'autres matériaux en rouleau compatibles. En coordonnant électroniquement les systèmes d'entraînement au lieu de s'appuyer uniquement sur des connexions d'arbres mécaniques traditionnelles, il aide les opérateurs à gérer le mouvement de la bande et l'enregistrement des couleurs tout au long du processus d'impression. Cet article explique le fonctionnement de la technologie, ses principaux composants, les substrats compatibles, les spécifications clés et les considérations pratiques pour la sélection des équipements. Il examine également comment la configuration de la machine de Green Ohm peut prendre en charge la production d'emballages flexibles et ce que les acheteurs devraient évaluer avant d'investir dans une nouvelle ligne d'impression.

Table des matières

1. Qu'est-ce qu'une machine d'impression héliogravure à arbre électronique ?
2. Comment fonctionne la technologie des arbres électroniques ?
3. Quelles fonctionnalités influencent les performances d’impression ?
4. Quels matériaux la machine peut-elle imprimer ?
5. Quelles sont les principales spécifications techniques ?
6. Où cet équipement d’impression est-il utilisé ?
7. Comment les acheteurs doivent-ils sélectionner la bonne machine ?
8. Comment les opérateurs peuvent-ils maintenir des performances constantes ?
9. Foire aux questions
10. Conclusion

1. Qu'est-ce qu'une machine d'impression héliogravure à arbre électronique ?

Une machine d'impression héliogravure à arbre électronique est un système d'impression industriel qui utilise des entraînements coordonnés électroniquement pour contrôler le mouvement de plusieurs unités d'impression. Elle combine le processus d'impression hélio établi avec des technologies modernes d'asservissement et d'automatisation pour prendre en charge une impression multicolore précise sur des rouleaux de matériau continus.

Dans l'héliogravure conventionnelle, les cylindres gravés transfèrent l'encre sur un substrat lors de son passage dans les stations d'impression successives. Chaque cylindre représente une couleur ou une partie spécifique de l'image. Une synchronisation précise entre ces stations est essentielle car même un petit écart dans le mouvement de la bande peut provoquer un désalignement visible des couleurs.

La commande électronique de l'arbre coordonne les axes d'entraînement concernés via un système de contrôle, aidant ainsi à maintenir leurs relations de vitesse et de position requises. Cette approche peut simplifier la synchronisation et le réglage par rapport aux arrangements liés mécaniquement, en fonction de la configuration de la machine.

Ohm vert propose une solution d'impression électronique par héliogravure destinée à l'impression multicolore sur des films plastiques, du papier et d'autres matériaux en rouleaux compatibles. Sa configuration combine l'impression servocommandée, l'enregistrement informatisé et le contrôle de la tension pour répondre aux exigences pratiques de la production d'emballages flexibles.

2. Comment fonctionne la technologie des arbres électroniques ?

Le processus d'impression commence lorsque l'unité de déroulement alimente un rouleau de substrat dans la machine. La bande traverse les stations d'impression, où des cylindres gravés transfèrent l'encre sur le matériau. Après chaque étape d'impression, le substrat passe par une section de séchage avant de passer à la station suivante ou à l'unité de rembobinage.

La coordination électronique soutient ce processus en synchronisant les entraînements responsables du déplacement du matériau et du fonctionnement des cylindres d'impression. Un automate programmable (PLC), un contrôle de tension servocommandé et des réglages d'enregistrement fonctionnent ensemble pour aider à maintenir des conditions de production stables.

1. Déroulement :Le rouleau est monté et le substrat est introduit dans la machine sous tension contrôlée.
2. Conseils Web :Le matériau suit son chemin prévu à travers la ligne d’impression, aidant ainsi à maintenir un positionnement cohérent.
3. Transfert d'encre :Les cylindres d'impression gravés transfèrent les motifs d'encre requis sur le substrat.
4. Enregistrement des couleurs :Les contrôles d'enregistrement coordonnent les positions des impressions de couleurs successives.
5. Séchage:Le système de séchage élimine la quantité requise de solvant ou d'humidité, en fonction du système d'encre et des conditions de fonctionnement.
6. Rembobinage:Le matériau imprimé est rassemblé en rouleau pour une inspection, un laminage, un refendage ou une conversion ultérieurs.

La qualité d’impression réelle ne dépend pas uniquement de la synchronisation électronique. L’état du cylindre, les propriétés du substrat, la formulation de l’encre, les conditions de séchage, la configuration de la machine et les procédures de l’opérateur influencent tous le résultat final.

3. Quelles fonctionnalités influencent les performances d’impression ?

Contrôle d'impression piloté par servo

Les servomoteurs permettent un contrôle coordonné des axes d'impression et prennent en charge une gestion précise de la vitesse et de la position. Lorsqu'ils sont correctement configurés, ils peuvent contribuer à réduire les écarts de repérage et à rendre les ajustements de configuration plus faciles à gérer lors de la production multicolore.

Gestion de la tension en boucle fermée

Les films flexibles et le papier fin peuvent s'étirer, se froisser ou se déplacer lorsque la tension de la bande est instable. La configuration décrite par Green Ohm utilise un contrôle de tension en boucle fermée à trois moteurs pour coordonner la manutention des matériaux. Des réglages de tension appropriés sont essentiels pour réduire le mouvement de la bande et maintenir des dimensions d'impression constantes.

Enregistrement informatisé des couleurs

Les ajustements de repérage horizontal et vertical aident à aligner les impressions de couleurs individuelles. Les fonctions de pré-enregistrement peuvent également prendre en charge la configuration avant le début de la production complète. Ces fonctionnalités sont particulièrement utiles pour les graphiques détaillés, les textes fins et les conceptions d'emballages qui nécessitent un alignement couleur à couleur précis.

Alimentation en encre et assemblage de lame de docteur

Le rouleau de transfert d'encre fournit de l'encre au processus d'impression, tandis que la racle élimine l'excès d'encre de la surface du cylindre. Green Ohm décrit un agencement de racle à entraînement indépendant conçu pour faciliter le réglage et le changement de lame. Un bon état de la lame et une bonne gestion de l’encre contribuent à une reproduction nette des images.

Contrôles de séchage et de sécurité intégrés

Le système de séchage utilise un flux d’air contrôlé et une gestion de la température pour prendre en charge le séchage de l’encre. Les fonctions de surveillance par écran tactile et de diagnostic des pannes peuvent aider les opérateurs à observer les conditions de fonctionnement et à identifier les problèmes. Une ventilation appropriée, une manipulation des solvants et des mesures de sécurité de la machine restent essentielles lors de l'impression avec des encres à base de solvants.

• Entraînements d'impression coordonnés électroniquement.
• Gestion de la tension en boucle fermée pour la stabilité de la bande.
• Ajustements d’enregistrement des couleurs horizontaux et verticaux.
• Systèmes de transfert d'encre et de racle conçus pour une application contrôlée de l'encre.
• Fonctions de séchage, de surveillance et de diagnostic des pannes de la machine.

4. Quels matériaux la machine peut-elle imprimer ?

La compatibilité des substrats est un facteur clé lors de la sélection d’une machine d’impression hélio. Différents matériaux ont des propriétés de traction, des caractéristiques de surface, des épaisseurs et des exigences d'adhésion de l'encre différentes. La combinaison correcte du substrat, de la gravure sur cylindre, de l’encre et des conditions de séchage est nécessaire pour obtenir des résultats fiables.

Ohm vert répertorie les gammes de matériaux suivantes pour sa configuration d'arbre électronique :

Ces plages correspondent aux paramètres de matériaux répertoriés par le fabricant et ne garantissent pas que chaque qualité peut fonctionner dans des conditions identiques. Les acheteurs doivent confirmer le substrat prévu, le système d'encre, l'épaisseur et les exigences de production avant de commander.

5. Quelles sont les principales spécifications techniques ?

Le tableau suivant résume les principales spécifications publiées pour la machine d'impression héliogravure électronique à arbre de la série YG-8 de Green Ohm. Les valeurs doivent être confirmées par rapport au devis actuel et à l’accord technique final avant l’achat.

*Les spécifications publiées par le fabricant utilisent l'unité mm/min pour les vitesses mécaniques et d'impression maximales. Les valeurs ci-dessus sont exprimées en m/min uniquement à titre d'interprétation provisoire des chiffres indiqués. Confirmez les unités correctes et les vitesses de fonctionnement nominales directement avec Green Ohm avant d'utiliser ces chiffres pour la planification de la production.

Le modèle de 850 mm peut répondre aux exigences de laizes plus étroites, tandis que les modèles de 1 050 mm et 1 250 mm offrent une capacité de substrat plus large. Le modèle approprié dépend des dimensions de l'emballage fini, de l'utilisation du matériau, de la disposition d'impression, des spécifications du cylindre et de la sortie prévue plutôt que de la seule largeur de la bande.

6. Où cet équipement d'impression est-il utilisé ?

L'impression électronique par héliogravure est pertinente pour les fabricants qui ont besoin de graphiques reproductibles sur de longues séries de production. Son adéquation dépend de la conception de l’emballage, de la qualité d’impression requise, du substrat, du système d’encre et du processus de conversion en aval.

Emballage alimentaire flexible

Les films imprimés utilisés pour les sachets de collations, les emballages de confiseries, les emballages d'aliments secs et autres emballages flexibles nécessitent souvent une reproduction cohérente des couleurs et des graphiques clairs. La structure de l'emballage fini doit également répondre aux exigences applicables en matière de contact alimentaire et d'emballage.

Emballage de biens de consommation

Les recharges de détergent, les emballages de soins personnels et les pochettes de produits ménagers peuvent utiliser des films imprimés multicolores pour communiquer la marque, les informations sur le produit et les instructions d'utilisation.

Emballage à base de papier

Lorsque la qualité du papier et le système d'encre sont compatibles, l'héliogravure peut prendre en charge des motifs décoratifs, des motifs répétés et des matériaux d'emballage imprimés qui nécessitent une reproduction d'image cohérente.

Matériaux flexibles industriels

Certaines applications d'emballage industriel utilisent des films imprimés pour l'identification, les informations sur le produit ou la différenciation visuelle. Les acheteurs doivent évaluer la résistance chimique, les performances du substrat et les exigences d'utilisation finale avant de sélectionner le processus d'impression.

Pour les emballages qui seront ensuite laminés, refendés ou fabriqués en sacs, la qualité d'impression doit être évaluée ainsi que les performances de l'ensemble de la ligne de transformation.

7. Comment les acheteurs doivent-ils sélectionner la bonne machine ?

Le choix d’une machine d’impression ne se limite pas à comparer la vitesse maximale ou le prix d’achat. Les équipes de production doivent adapter l'équipement à leurs tâches réelles, à leur utilisation prévue, à leur environnement d'exploitation et à leurs capacités de maintenance.

1. Confirmez la plage de substrat.Identifiez les types de films, les épaisseurs, les qualités de papier, les traitements de surface et tout changement de matériau attendu dans le futur.
2. Définissez la largeur de bande requise.Calculez la largeur d'impression utilisable, les marges de bord et l'utilisation des matériaux pour les présentations d'emballage que vous produisez.
3. Précisez les exigences de couleur et d’enregistrement.Confirmez le nombre de couleurs, la complexité de l'image, la tolérance d'enregistrement et la méthode d'inspection.
4. Évaluez une vitesse de production réaliste.Demandez les vitesses de fonctionnement attendues en fonction de votre substrat, de votre encre, de la répétition du cylindre et des conditions de séchage plutôt que de vous fier uniquement à la vitesse mécanique maximale.
5. Examinez le système de contrôle.Clarifiez la configuration des servos, le réglage de l'enregistrement, le comportement du contrôle de tension, l'interface opérateur, les alarmes et l'assistance au dépannage.
6. Vérifiez les utilitaires et les besoins d’installation.Évaluez la capacité électrique, la ventilation, l’énergie de séchage, l’espace au sol, les exigences en matière d’échappement et les règles de sécurité applicables.
7. Planifier le service et la formation.Confirmez l'assistance à l'installation, la formation des opérateurs, les pièces de rechange, la maintenance préventive et les modalités d'intervention après-vente.

Avant de passer une commande, demandez une proposition technique détaillée et, si possible, organisez un essai d’échantillon en utilisant des matériaux et des illustrations représentatifs. Cela permet de vérifier que la configuration proposée est adaptée à l'environnement de production réel.

8. Comment les opérateurs peuvent-ils maintenir des performances constantes ?

La maintenance de routine permet de réduire les temps d'arrêt imprévus et de protéger la cohérence de l'impression. Un programme de maintenance pratique doit suivre le manuel d'utilisation du fabricant et tenir compte de l'intensité de la production, de la composition chimique de l'encre, du type de substrat et des conditions environnementales.

• Inspecter les cylindres d’impression :Vérifiez les dommages, la contamination, l'usure et les problèmes pouvant affecter le transfert d'image.
• Entretenir les racles :Inspectez les bords de la lame, le montage, les conditions de contact et les intervalles de remplacement.
• Vérifiez les paramètres de tension :Vérifiez la tension de déroulement, d'interstation et de rembobinage lors du changement de matériau ou des spécifications du travail.
• Inscription du moniteur :Vérifiez l'alignement lors du démarrage, après des modifications de matériaux et tout au long de la production.
• Nettoyer les composants de gestion de l'encre :Suivez les procédures approuvées pour la circulation de l’encre, l’élimination des résidus et la manipulation des solvants.
• Vérifiez le système de séchage :Surveillez le débit d’air, les contrôles de température, la ventilation et les verrouillages de sécurité.
• Inspectez les lecteurs et les commandes :Suivez le calendrier d'inspection recommandé pour les systèmes d'asservissement, les capteurs, les composants de l'API et les connexions électriques.
• Enregistrer les données d'exploitation :Documentez les défauts récurrents, les temps d’arrêt, les gaspillages et les ajustements pour soutenir l’amélioration continue.

Lorsqu'ils utilisent des encres à base de solvants, les opérateurs doivent suivre les instructions du fabricant de la machine et les exigences applicables en matière d'incendie, de ventilation, d'émissions et de sécurité au travail. La maintenance ne doit être effectuée que par du personnel dûment formé et l'équipement placé dans un état sûr.

9. Questions fréquemment posées

Q1 : Quel est le principal avantage d’une machine d’impression héliogravure à arbre électronique ?

Son principal avantage réside dans le contrôle d'entraînement coordonné électroniquement, qui prend en charge les unités d'impression synchronisées et l'enregistrement précis des couleurs. Combiné à une gestion appropriée de la tension et à une configuration correcte, cela peut contribuer à améliorer la cohérence et à simplifier les ajustements dans la production rouleau à rouleau multicolore.

Q2 : Quels matériaux sont compatibles avec la machine de Green Ohm ?

Les matériaux répertoriés comprennent le PET, le nylon, le PE, l'OPP, le BOPP, le CPP, le PVC, la cellophane et le papier dans des plages d'épaisseur ou de grammage spécifiées. La compatibilité réelle dépend de la qualité du matériau, du système d'encre, du traitement de surface et de la configuration de la machine. Confirmez les exigences relatives à votre substrat prévu avant d'acheter.

Q3 : Quelle est la vitesse d'impression maximale de la série YG-8 ?

La page produit indique une vitesse mécanique maximale de 420 et une vitesse d'impression maximale de 400, mais l'unité publiée n'est pas cohérente avec la notation industrielle typique de vitesse de ligne. Les acheteurs doivent obtenir une confirmation écrite de Green Ohm concernant les unités correctes, les conditions nominales et la vitesse de production attendue.

Q4 : Comment puis-je choisir entre le YG-8-850, le YG-8-1050 et le YG-8-1250 ?

La principale différence répertoriée est la largeur maximale de la bande : 850 mm, 1 050 mm et 1 250 mm, respectivement. Sélectionnez le modèle en fonction des dimensions de l'emballage, de la disposition du travail, de l'utilisation du substrat et des plans de production. Vérifiez également les exigences en matière d'espace au sol, l'alimentation électrique et les conditions d'installation.

Q5 : Que dois-je préparer avant de demander un devis ?

Préparez le type et l'épaisseur du substrat, la largeur de la bande, le nombre de couleurs d'impression, le graphisme ou l'échantillon, les exigences de répétition du cylindre, le résultat cible, le système d'encre et les processus en aval attendus. Ces détails aident le fabricant à évaluer la configuration requise et à identifier les questions techniques avant de finaliser un devis.

10. Conclusion

Une machine d'impression héliogravure électronique à arbre peut constituer un investissement précieux pour les fabricants d'emballages flexibles qui nécessitent une impression multicolore coordonnée, une tension de bande contrôlée et un enregistrement reproductible. Les meilleurs résultats proviennent de l’adaptation de la configuration de la machine au substrat, aux illustrations, au système d’encre, aux exigences de séchage et aux objectifs de production réels. La série YG-8 de Green Ohm propose trois options de largeur de bande répertoriées, ainsi qu'un contrôle d'impression servocommandé, un enregistrement informatisé et des fonctions intégrées de manipulation des matériaux. Avant de prendre une décision finale, confirmez les spécifications techniques, les unités de vitesse de production, les résultats d'impression des échantillons, les exigences d'installation et le support après-vente auprès du fabricant. Pour discuter de vos besoins en substrat, comparer les configurations disponibles ou demander un devis sur mesure,Contactez-nousvia la page produit de la machine d'impression héliogravure à arbre électronique Green Ohm.
